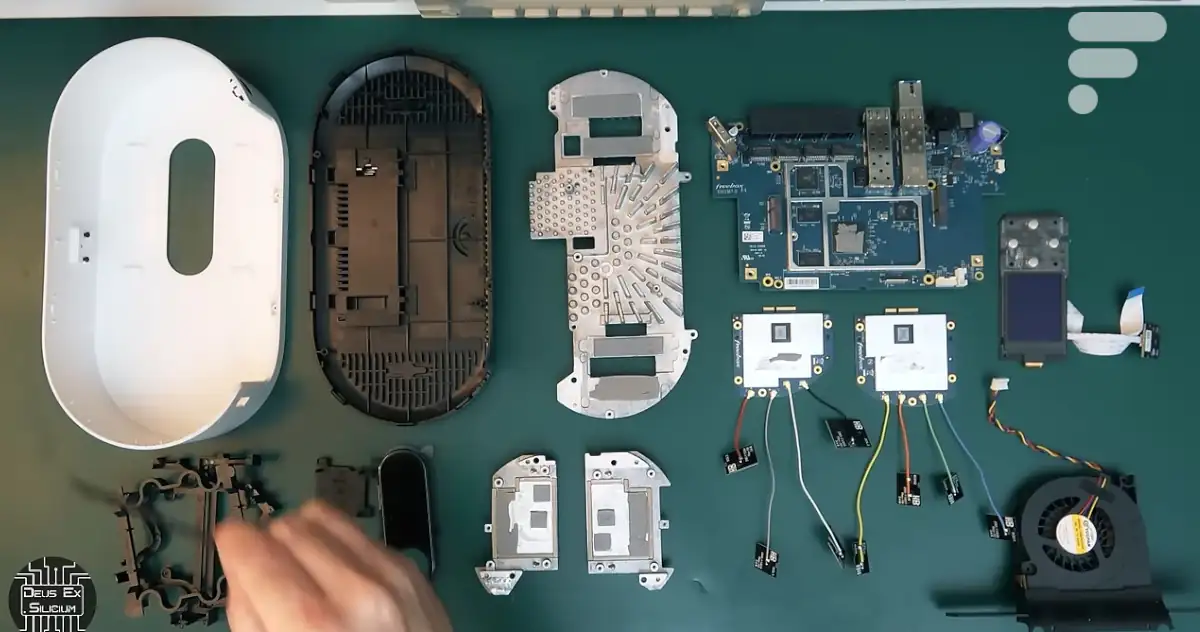

L’industrie électronique ne sait pas faire sans silicium

Le silicium, matériau invisible mais omniprésent

L’industrie électronique moderne repose sur un matériau discret mais fondamental : le silicium. Invisible pour la majorité des consommateurs, il constitue pourtant le socle de chaque circuit, microprocesseur et capteur. Son rôle va bien au-delà de la simple conduction électrique : il permet de réguler, contrôler et accélérer les flux d’électrons à une échelle microscopique. Cette capacité unique transforme la matière en un composant dynamique, adaptable à d’innombrables usages industriels. La semi-conductivité du silicium permet de créer des zones conductrices et isolantes dans une même structure, rendant possible la formation de transistors, la base de toute logique numérique.

Sa stabilité thermique garantit que les puces fonctionnent dans des conditions extrêmes, et sa malléabilité chimique autorise un dopage précis, essentiel pour façonner les circuits à l’échelle nanométrique. L’abondance du silicium dans la croûte terrestre assure un approvisionnement mondial fiable, ce qui a permis à l’industrie électronique de se développer rapidement et durablement. Ainsi, chaque innovation, qu’il s’agisse de smartphones, de serveurs ou de capteurs IoT, dépend directement de la maîtrise de ce cristal. Sans silicium, la révolution numérique n’aurait pas eu lieu.

Le matériel moderne, malgré sa diversité et sa sophistication apparente, se réduit à une ingénierie complexe centrée sur ce matériau. L’industrie électronique n’est donc pas seulement une affaire d’électronique : elle est une industrie du silicium, qui organise, structure et oriente le progrès technologique mondial. La reconnaissance de cette réalité éclaire la compréhension de la chaîne industrielle et de ses défis contemporains.

Histoire et adoption industrielle du silicium

Le silicium n’a pas toujours été reconnu comme le pivot de l’électronique. Dans les années 1940 et 1950, les premiers transistors utilisaient encore le germanium, qui présentait des limitations en température et en fiabilité. Rapidement, les chercheurs ont compris que le silicium offrait des avantages considérables, notamment une stabilité thermique supérieure et une capacité de dopage plus précise. Cette découverte a conduit à la création des premières fonderies dédiées au silicium, capables de produire des wafers de haute qualité à l’échelle industrielle.

Les entreprises pionnières ont développé des méthodes pour contrôler la pureté, la cristallisation et le polissage, transformant un matériau naturel en un produit standardisé, reproductible et fiable. L’adoption massive du silicium a été renforcée par l’essor des ordinateurs personnels, des télécommunications et des appareils électroniques grand public. Chaque innovation, qu’il s’agisse de microprocesseurs ou de capteurs d’image, repose sur ce cristal. Au fil des décennies, le silicium est devenu la colonne vertébrale de l’industrie électronique, organisant les chaînes de production, les recherches technologiques et les standards industriels. Il n’est donc pas exagéré de dire que l’électronique moderne est une industrie construite autour du silicium.

Cette histoire illustre comment un matériau simple peut façonner l’ensemble d’une industrie, et pourquoi sa maîtrise demeure la clé du progrès technologique mondial.

Pourquoi l’industrie électronique dépend entièrement du silicium

Aujourd’hui, il est impossible d’imaginer une puce électronique fonctionnelle sans silicium. Chaque smartphone, ordinateur ou capteur embarque des milliards de transistors, tous basés sur ce matériau. Les raisons sont multiples : sa structure cristalline régulière permet un contrôle précis des flux électroniques, sa pureté garantit la fiabilité, et sa compatibilité avec des procédés industriels complexes rend la production scalable. De plus, le silicium offre un équilibre unique entre performance, coût et accessibilité.

Les alternatives comme le germanium, le gallium ou le carbure de silicium restent limitées à des usages spécifiques en raison de contraintes de fabrication ou de coût. La continuité technologique dépend donc de sa disponibilité et de sa maîtrise. Les ingénieurs exploitent ses propriétés pour créer des composants fiables, économes en énergie et miniaturisés. Les évolutions des microprocesseurs, des mémoires et des capteurs illustrent cette dépendance : chaque amélioration repose sur des techniques précises de gravure, de dopage et de dépôt, toutes adaptées au silicium.

Cette réalité confère au matériau une position centrale, faisant de l’électronique non pas une simple industrie de circuits, mais une véritable industrie du silicium, où chaque innovation repose sur la compréhension et la manipulation de ce cristal fondamental. Comprendre cette dépendance est essentiel pour appréhender les enjeux technologiques et industriels de notre époque.

Du sable au wafer : le processus industriel

Extraction et purification du silicium

Tout commence avec le quartz, minerai naturel de silice abondant dans le sable. Sa transformation en silicium exploitable nécessite plusieurs étapes critiques, car la moindre impureté peut compromettre des milliards de transistors. Le quartz est d’abord réduit dans un four à très haute température pour produire du silicium métallique, un matériau encore loin de la pureté requise pour l’électronique. La purification chimique constitue l’étape suivante et consiste à éliminer les traces d’oxygène, de carbone et de métaux étrangers.

Ces procédés combinent des techniques de réduction et de distillation, atteignant des puretés supérieures à 99,9999 %, connues sous le nom de silicium “électronique”. La maîtrise de cette phase détermine la qualité du futur cristal, car un défaut atomique se traduit par un dysfonctionnement du transistor ou du circuit. L’industrie doit donc conjuguer chimie de précision et contrôle rigoureux pour garantir la reproductibilité. Cette étape est également un défi logistique, car la manipulation d’éléments à ultra-haute pureté impose des environnements parfaitement stériles.

Même la poussière ou l’humidité pourrait compromettre le résultat. Le silicium ainsi purifié constitue la base de toutes les innovations électroniques modernes, confirmant que la chaîne industrielle repose sur la maîtrise du matériau dès sa naissance.

Croissance du cristal et fabrication des wafers

Une fois le silicium purifié, la production industrielle se concentre sur la création d’un lingot monocristallin. La méthode Czochralski consiste à plonger une graine cristalline dans un bain de silicium fondu et à la tirer lentement pour former un lingot parfaitement régulier. Ce processus peut durer plusieurs heures et exige une maîtrise totale de la température, de la vitesse de rotation et de l’environnement. Le lingot obtenu est ensuite découpé en tranches fines, appelées wafers, à l’aide de lames diamantées d’une précision nanométrique.

Chaque wafer est poli pour obtenir une surface lisse et parfaitement plane, essentielle à la gravure des circuits. Cette préparation garantit que les futurs transistors fonctionneront de manière homogène et fiable sur toute la surface. Les wafers sont alors soumis à des tests méticuleux pour détecter toute irrégularité ou défaut. Les imperfections peuvent entraîner le rejet complet d’un lot, illustrant l’importance de chaque étape. La fabrication des wafers illustre à quel point la précision mécanique et la maîtrise du cristal de silicium sont essentielles. Chaque wafer représente une combinaison subtile de chimie, physique et ingénierie, transformant un matériau naturel en support standardisé pour l’électronique moderne.

Dépôts, photolithographie et dopage : sculpter le silicium

Après la préparation, les wafers entrent dans les phases de dépôt et de photolithographie, où chaque couche ajoute des fonctions aux futurs circuits. Des couches minces de matériaux conducteurs, isolants et semi-conducteurs sont déposées successivement par dépôt chimique en phase vapeur ou sputtering. La photolithographie permet de transférer un motif précis sur la surface en utilisant une résine photosensible et une exposition UV contrôlée.

Les zones non protégées sont gravées chimiquement, révélant les contours des transistors et interconnexions. Le dopage ionique vient ensuite modifier localement les propriétés électriques du silicium, créant les zones N et P indispensables aux fonctions logiques. Chaque cycle ajoute une complexité supplémentaire, et les wafers passent par de nombreuses répétitions pour compléter l’architecture finale. Cette maîtrise du silicium, de sa composition atomique à la micro-structure du circuit, illustre parfaitement pourquoi l’industrie électronique repose entièrement sur ce matériau.

Quartz → Réduction → Silicium purifié → Croissance du lingot
      → Découpe en wafers → Polissage → Dépôts successifs
      → Photolithographie → Gravure → Dopage
      → Contrôle qualité → Wafers prêts pour intégration

Transistors, miniaturisation et circuits intégrés

Le transistor : petit interrupteur, grande révolution

Le transistor est l’élément fondamental de toute puce électronique. Il agit comme un interrupteur capable d’ouvrir et de fermer le passage des électrons des milliards de fois par seconde. Cette capacité rend possibles les opérations logiques qui régissent tous les appareils modernes. La semi-conductivité du silicium permet de créer des zones N et P, ajustées par le dopage, pour contrôler le flux électrique avec une précision extrême. Les premiers transistors mesuraient plusieurs microns, mais les avancées techniques ont permis de réduire leur taille à quelques nanomètres.

Chaque réduction augmente la densité et la vitesse des circuits, tout en diminuant leur consommation énergétique. La miniaturisation pose néanmoins des défis physiques : les effets quantiques et les courants de fuite deviennent significatifs, et la chaleur doit être gérée avec rigueur. La maîtrise du silicium est donc indispensable : sans ses propriétés stables et sa structure cristalline régulière, aucun transistor moderne ne pourrait fonctionner.

Miniaturisation et densité de transistors

La miniaturisation des transistors a permis de multiplier les fonctions sur un même wafer, transformant la puissance de calcul et la capacité mémoire des circuits. Les architectures modernes comme FinFET ou GAA exploitent la tridimensionnalité pour augmenter la densité sans compromettre la performance. Chaque couche est déposée, gravée et dopée avec une précision nanométrique, et les wafers passent par des cycles répétés de photolithographie et dépôt. La lithographie extrême ultraviolet (EUV) a ouvert la voie à des motifs extrêmement fins, adaptés aux technologies les plus avancées.

Cette densification augmente la vitesse des processeurs, réduit la consommation électrique et permet l’intégration de milliards de transistors sur quelques millimètres carrés. Les ingénieurs doivent maîtriser non seulement la physique du silicium, mais aussi les interactions thermiques, mécaniques et chimiques qui surviennent à ces échelles. Chaque innovation repose sur la connaissance profonde du matériau.

Circuits intégrés et architecture complexe

Les transistors sont assemblés en circuits intégrés, où chaque puce devient un microcosme capable de gérer des milliards d’opérations par seconde. Les wafers passent par des étapes successives de dépôt de métal, isolation et interconnexion pour former des processeurs, mémoires ou capteurs. La densité et la complexité des circuits nécessitent un contrôle rigoureux : le moindre défaut peut affecter des milliers de transistors. L

e silicium permet cette reproductibilité grâce à sa structure uniforme et sa compatibilité avec les procédés industriels. Les innovations se concentrent désormais sur l’architecture des circuits plutôt que sur le matériau lui-même, car le silicium a atteint un niveau de perfection suffisant pour supporter les évolutions.

   Source ----|N|---- Drain
               |
             Gate
 Zones P autour pour contrôle

+--------------------------+
|  Circuits intégrés       |
|  Millions de transistors |
|  Interconnexions métalliques |
+--------------------------+

Applications, limites et perspectives futures

Applications et rôle central du silicium dans l’électronique moderne

Le silicium constitue la base de tous les composants électroniques modernes. Il sert à fabriquer des microprocesseurs, mémoires, capteurs, circuits logiques et même certains dispositifs de puissance. Sa capacité à supporter des densités élevées de transistors permet aux smartphones de traiter des milliards d’opérations par seconde. Les serveurs cloud, les consoles de jeux et les appareils photo numériques reposent tous sur cette même matrice.

Les capteurs optiques ou thermiques exploitent ses propriétés semi-conductrices pour convertir la lumière ou la chaleur en signaux électriques interprétables. Les puces de stockage, DRAM ou NAND, tirent également parti de la structure cristalline du silicium pour empiler des cellules de mémoire verticalement, maximisant ainsi la capacité.

Limites physiques et comparaisons avec d’autres semi-conducteurs

Malgré ses qualités exceptionnelles, le silicium atteint progressivement ses limites physiques. La miniaturisation des transistors devient plus complexe à cause des effets quantiques et de la dissipation thermique. Les chercheurs explorent donc d’autres semi-conducteurs comme le carbure de silicium (SiC) ou le gallium nitrure (GaN), utilisés dans l’électronique de puissance et certains capteurs avancés. Ces matériaux permettent de supporter des tensions et températures plus élevées, mais leur coût et leur compatibilité industrielle restent limitants. Le silicium conserve un avantage décisif : son abondance, sa pureté et sa capacité à être produit en masse pour des applications grand public.

Perspectives futures et tableau final des produits du silicium

L’avenir du silicium se dessine autour de l’optimisation des procédés, de la tridimensionnalité des circuits et de l’intégration dans de nouvelles technologies comme l’IA embarquée ou l’IoT. Les innovations futures viseront à augmenter la densité, réduire la consommation et améliorer la dissipation thermique, tout en maintenant la reproductibilité industrielle.

Produit issu du silicium	Description courte	Méthode industrielle clé	Sous-produits ou composants obtenus	Usage final
Wafer 200/300 mm	Plaque circulaire polie	Croissance Czochralski + polissage	Tranches défectueuses	Base de tous les semi-conducteurs
Transistor MOS	Interrupteur électronique	Dopage ionique + oxydation	Zones N et P	Logique numérique
FinFET	Transistor 3D miniaturisé	Lithographie EUV + gravure	Ailettes gravées	Processeurs avancés
GAA / nanosheets	Transistor entouré par la grille	Empilement + dépôt ALD	Nanosheets multicouches	Nodes ultimes
Cellule CMOS	Capteur lumineux	Dopage optimisé + grille fine	Photodiodes	Appareils photo, smartphones
Mémoire NAND	Empilement vertical	Dépôt CVD + gravure profonde	Cellules empilées	Stockage numérique
DRAM	Condensateurs miniatures	Dopage + gravure fine	Cellules RC	Mémoire vive
Circuit intégré	Ensemble structuré	Lithographie + interconnexions	Métallisation Cu	Tous appareils électroniques
Microprocesseur	Circuit complexe	EUV + packaging avancé	Chiplets, interposeur	Informatique
IGBT	Composant de puissance	Dopage profond + recuit	Joints PNP	Automobile, énergie
Cellule photovoltaïque	Production électrique	Dopage + gravure pyramidale	Busbars	Panneaux solaires

[Wafer] → [Transistors] → [Circuits intégrés] → [Processeurs / Mémoires / Capteurs]
                 ↓
             Applications diverses
   Smartphones, IoT, Serveurs, Automobile

Que retenir : l’industrie électronique, une industrie du silicium

Chaque innovation électronique repose sur le silicium. Des wafers aux microprocesseurs en passant par les capteurs et mémoires, ce cristal constitue l’axe central de l’industrie. Sa maîtrise conditionne la miniaturisation, la performance et la fiabilité des appareils modernes. Malgré les explorations de nouveaux semi-conducteurs, le silicium reste incontournable pour la majorité des applications.

L’industrie électronique moderne est donc indissociable de sa dépendance à ce matériau. Comprendre ce rôle central permet d’appréhender les défis industriels, technologiques et économiques actuels. Le silicium n’est pas un simple composant : il structure, organise et oriente le progrès technologique mondial. Ainsi, l’électronique n’est pas seulement une industrie de circuits, mais véritablement une industrie du silicium, fondée sur la science, l’ingénierie et la maîtrise d’un cristal unique.
